React에서 2개의 그래프를 동시에 이쁘게 띄워보자 (react chart js)

내가 만들어야 하는 그래프 예시

React로 관리자 페이지 개발을 하던 중 위 그림과 같은 차트를 메인에 띄우려고 한다.

Javascript에서 가장 많이 사용하는 Chart.js의 React Component용 react-chartjs-2가 있어서 사용해보았다. 공식문서

react-chartjs-2 | react-chartjs-2

가장 인기있는 charting library

react-chartjs-2 사용법

npm으로는 아래와 같은 명령어로 다운받았다.

npm install --save chart.js react-chartjs-2

공식문서에 있는 간단한 예시로 아래와 같은 Component를 만들었고

// ChartComponent.jsx

import {
  Chart as ChartJS,
  CategoryScale,
  LinearScale,
  BarElement,
  Title,
  Tooltip,
  Legend,
} from "chart.js";
import { Bar } from "react-chartjs-2";

ChartJS.register(
  CategoryScale,
  LinearScale,
  BarElement,
  Title,
  Tooltip,
  Legend
);

export const options = {
  responsive: true,
  plugins: {
    legend: {
	  position: "top",
	},
	title: {
	  display: true,
      text: "Chart.js Bar Chart",
    },
  },
};

const labels = ["January", "February", "March", "April", "May", "June", "July"];

export const data = {
  labels,
  datasets: [
    {
      label: "Dataset 1",
      data: [1, 6, 3, 2, 6, 1, 3],
      backgroundColor: "rgba(255, 99, 132, 0.5)",
    },
    {
      label: "Dataset 2",
      data: [2, 6, 1, 7, 9, 3, 5],
      backgroundColor: "rgba(53, 162, 235, 0.5)",
    },
  ],
};

export function ChartComponent() {
  return <Bar options={options} data={data} />;
}

안에 데이터가 선언되어 있어서 아래와 같이 호출했다.

<ChartComponent />

기본적인 사용법은 알았으니 이제 내가 원하는 차트를 그리려고 한다.



내가 원하는 차트를 그려보자

데이터 형식

먼저 그래프를 그리기 위해 사용할 data는 아래와 같은 형식이다.

const data = [
  { "time_hour": 5, "time_amount": 27710, "time_count": 5 },
  { "time_hour": 6, "time_amount": 27682, "time_count": 2 },
  { "time_hour": 7, "time_amount": 22764, "time_count": 4 },
  { "time_hour": 8, "time_amount": 46618, "time_count": 2 },
  { "time_hour": 9, "time_amount": 49682, "time_count": 2 },
  { "time_hour": 10, "time_amount": 30535, "time_count": 2 }
]

차트 형식

위 data로 내가 원하는 차트는 시간대별로 time_amount값은 막대그래프로, time_count값은 꺾은선 그래프로 보여주려고 한다.

• x축 : time_hour값
• 첫번째 y축 : time_amount 값
• 두번째 y축 : time_count 값

구현

<ChartComponent data={data} />

먼저 data값을 넘겨주고 ChartComponent에서 이 data를 받으려고 했다.

막대그래프는 bar형식이고 꺾은선 그래프는 line 형식이라 이 두개의 그래프를 datasets에 넣어주었고, yAxisID값을 각각 y1,y2로 두어 구분할 수 있게 하였다.

import { Bar } from "react-chartjs-2";
import {
  Chart as ChartJS,
  CategoryScale,
  LinearScale,
  BarElement,
  Title,
  Legend,
  PointElement,
  LineElement,
} from "chart.js";

ChartJS.register(
  CategoryScale,
  LinearScale,
  BarElement,
  Title,
  Legend,
  PointElement,
  LineElement
);
const options = {
  scales: {
    y1: {
      beginAtZero: true,
      position: "left",
      title: {
        display: true,
        text: "Bar차트",
      },
    },
    y2: {
      beginAtZero: true,
      position: "right",
      grid: {
        drawOnChartArea: false,
      },
      title: {
	    display: true,
        text: "Line차트",
      },
    },
  },
  plugins: {
    legend: {
      display: true,
    },
  },
};

const ChartComponent = ({ data }) => {
  const chartData = {
    labels: data.map((item) => `${item.time_hour}시`),
    datasets: [
      {
        yAxisID: "y1",
        type: "bar",
        label: "Bar차트",
        data: data.map((item) => item.time_amount),
        backgroundColor: "rgba(255, 99, 132, 0.5)",
        borderColor: "rgba(255, 99, 132, 1)",
        borderWidth: 1,
      },
      {
        yAxisID: "y2",
        type: "line",
        label: "Line차트",
        data: data.map((item) => item.time_count),
        backgroundColor: "rgba(54, 162, 235, 0.5)",
        borderColor: "rgba(54, 162, 235, 1)",
        borderWidth: 2,
        fill: false,
        tension: 0.1,
      },
    ],
  };

  return <Bar data={chartData} options={options} />;
};

export default ChartComponent;

두개의 그래프를 띄웠으니 결과값을 한번 보자면

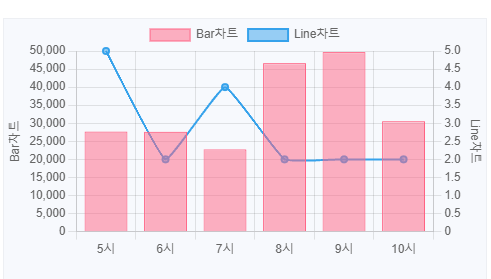

결과1

이렇게 나오게 되었다. 근데 우리가 원하는

원하는 그래프

이와 같은 그래프는 막대의 끝 값에 "Line차트"에 대한 값이 위치해야 하고, 그 자리에 값을 출력해야 한다.

하지만 일단 time_amount값과 time_count값은 연관성이 없어서 .. 따로 조절해야할 것 같았고, 일단 막대그레프에 따라 꺾은선 그래프를 보여주려고 했다.

datasets부분에서

datasets: [
  {
    yAxisID: "y1",
    type: "bar",
    label: "Bar차트",
    data: data.map((item) => item.time_amount),
    backgroundColor: "rgba(255, 99, 132, 0.5)",
    borderColor: "rgba(255, 99, 132, 1)",
    borderWidth: 1,
  },
  {
    yAxisID: "y2",
    type: "line",
    label: "Line차트",
    data: data.map((item) => item.time_amount), // item.time_count -> item.time_amount
    backgroundColor: "rgba(54, 162, 235, 0.5)",
    borderColor: "rgba(54, 162, 235, 1)",
    borderWidth: 2,
    fill: false,
    tension: 0.1,
  },
],

으로 바꾸어 데이터 값을 같게 해 주었고, 위에 띄우는 값만 time_count값으로 설정하면 된다고 생각했다.

react-chartjs-2에는 tooltip이 존재하지만 이건 마우스를 올려야 그 데이터에 대해 값이 나오는 것이라 항상 보이게 하고싶었다

이는 chartjs-plugin-datalabels로 해결할 수 있었다

chartjs-plugin-datalabels

npm install chartjs-plugin-datalabels --save

로 설치하고

import ChartDataLabels from 'chartjs-plugin-datalabels';

선언 해주고 아래와 같이 사용한다고 명시해야 한다.

return <Bar data={chartData} options={options} plugins={[ChartDataLabels]} />;



이후 기존 코드의 options의 plugins 내부에 datalabels를 작성했다.

plugins: {
	legend: {
		display: true,
	},
	datalabels: {
		formatter: function (value) {
			return value;
 		},
 		display: true,
		color: "black",
 		anchor: "end",
		align: "start",
	},
},

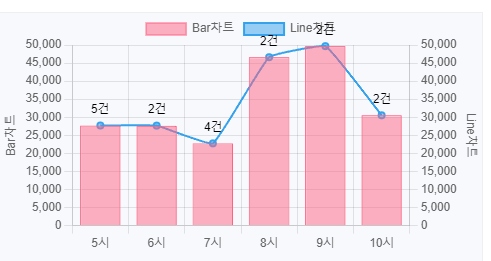

이렇게 바꾸어 줬을 때 아래 그림처럼 datalabel이 2번씩 표시되어서

둘 중 하나의 그래프에서는 표시를 안하게 설정하였다.

plugins: {
	legend: {
		display: true,
	},
	datalabels: {
		formatter: function (value) {
			return value;
		},
		display: function (context) {
			// yAxisID가 'y2'인 데이터셋의 레이블은 표시하지 않음
			return context.dataset.yAxisID !== "y2";
		},
		color: "black",
		anchor: "end",
		align: "start",
	},
},

근데 우리가 띄우려고 하는 건 기존 데이터의 value(time_amount)가 아닌 time_count 값 이기 때문에

value가 아닌 time_count값을 넣어줘야 한다.

편의를 위해 option을 따로 관리하였는데, 이렇게 되면 option에서 Bar에 넘겨주는 data에 접근할 수 없어 option 선언을 CharComponent안에 넣어주었고, 각 index에 따른 time_count값을 아래와 같이 선언하여 표시하였다.

plugins: {
	legend: {
        display: true,
	},
	datalabels: {
		formatter: (value, context) => {
			// 현재 데이터 포인트의 인덱스를 사용하여 time_count 값을 찾음
			const timeCount = data[context.dataIndex].time_count;
			return timeCount;
		},
		display: function (context) {
			// yAxisID가 'y2'인 데이터셋의 레이블은 표시하지 않음
			return context.dataset.yAxisID !== "y2";
		},
		color: "black",
		anchor: "end",
		align: "start",
	},
},

결과물

원하는대로 그래프를 구현할 수 있었고 살짝만 formatting과 위치를 조절하여 anchor : "end" 로 바꾸어 주었는데 아래와 같이 그래프를 넘어서서 표시가 되면 잘리는 현상이 있었다.

 따라서 그래프의 y축 범위를 살짝 늘렸고, 두 개의 그래프를 띄워 y축이 두 개가 나와 하나를 없애 주었다.

짠!



전체 소스코드

// ChartComponent.jsx

import { Bar } from "react-chartjs-2";
import {
	Chart as ChartJS,
	CategoryScale,
	LinearScale,
	BarElement,
	Title,
	Legend,
	PointElement,
	LineElement,
} from "chart.js";
import ChartDataLabels from "chartjs-plugin-datalabels";
ChartJS.register(
	CategoryScale,
	LinearScale,
	BarElement,
	Title,
	Legend,
	PointElement,
	LineElement
);

const ChartComponent = ({ data }) => {
	const maxAmount = Math.max(...data.map((item) => item.time_amount));

	// 최대값에 1.3을 곱하여 y축의 max 설정
	const maxYValue = Math.round((maxAmount * 1.3) / 1000) * 1000;
	const chartData = {
		labels: data.map((item) => `${item.time_hour}시`),
		datasets: [
			{
				yAxisID: "y1",
				type: "bar",
				label: "Bar차트",
				data: data.map((item) => item.time_amount),
				backgroundColor: "rgba(255, 99, 132, 0.5)",
				borderColor: "rgba(255, 99, 132, 1)",
				borderWidth: 1,
			},
			{
				yAxisID: "y2",
				type: "line",
				label: "Line차트",
				data: data.map((item) => item.time_amount),
				backgroundColor: "rgba(54, 162, 235, 0.5)",
				borderColor: "rgba(54, 162, 235, 1)",
				borderWidth: 2,
				fill: false,
				tension: 0.1,
			},
		],
	};
	const options = {
		scales: {
			y1: {
				beginAtZero: true,
				position: "left",
				title: {
					display: true,
					text: "Bar차트",
				},
				max: maxYValue,
			},
			y2: {
				display: false,
				beginAtZero: true,
				position: "right",
				grid: {
					drawOnChartArea: false,
				},
				title: {
					display: true,
					text: "Line차트",
				},
				max: maxYValue,
			},
		},
		plugins: {
			legend: {
				display: true,
			},
			datalabels: {
				formatter: (value, context) => {
					// 현재 데이터 포인트의 인덱스를 사용하여 time_count 값을 찾음
					const timeCount = data[context.dataIndex].time_count;
					return timeCount + "건";
				},
				display: function (context) {
					// yAxisID가 'y2'인 데이터셋의 레이블은 표시하지 않음
					return context.dataset.yAxisID !== "y2";
				},
				color: "black",
				anchor: "end",
				align: "top",
			},
		},
	};

	return <Bar data={chartData} options={options} plugins={[ChartDataLabels]} />;
};

export default ChartComponent;
